ACL380 elektrostatische weerstandstester
De elektrostatische weerstandstester ACL380 wordt meestal een oppervlakte -impedantie -tester genoemd. ACL380 kan zowel oppervlakte -impedantie als grondweerstand meten. Het heeft een breed bereik, van 103 ohm/□ tot 1012 ohm/□, en een nauwkeurigheid van ± 1/2 bereik. ACL -380 gebruikt de ASTM Standard D -257 Parallelle elektrode -detectiemethode, die gemakkelijk en herhaaldelijk verschillende geleidende, elektrostatische ontlading en isolerende oppervlakken kan meten.

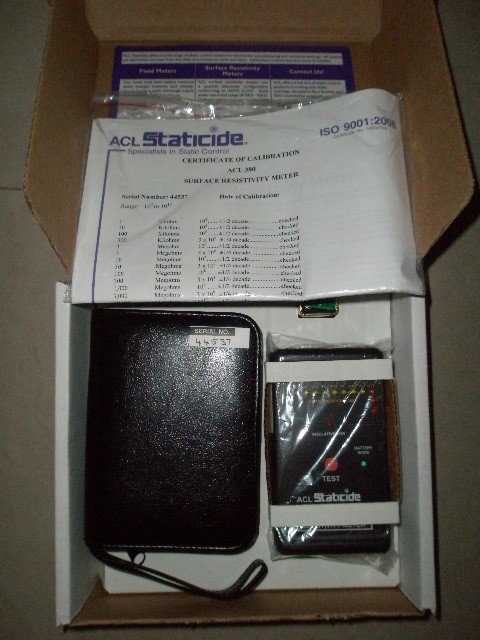

De elektrostatische weerstandstester ACL380 is een draagbaar en compact impedantiemeetapparaat, geproduceerd door ACL in de Verenigde Staten en geïmporteerd. De parameters van ACL380 zijn als volgt:
Voeding: 9v PP3 alkalische batterij
Meetspanning: nominale 9V
Relatieve vochtigheid: 0% ~ 90% (geen condensatie)
Nauwkeurigheid: ± 10%
Herhaalfout: ± 5%
Gewicht: 170 g (60Z)
Afmetingen: 127 × 76 × 26 mm
De elektrostatische weerstandstester ACL380 meet de grondweerstand als volgt:
Plaats de gronddraad in de grond (grond), dus de rechter detectie -elektrode van de meter (aan dezelfde zijde als de socket isoleert). Sluit de alligatorclip aan op uw gronddraad.
Plaats de meter op het te testen oppervlak, houd de meet (test) knop (test) op en de continu verlichte LED geeft de grootte van de grondweerstandswaarde aan. De eenheid van deze meetwaarde is ohm.
De kalibratiemethode voor het meten van oppervlakte -impedantie van de elektrostatische weerstandstester ACL380 is als volgt:
Kalibratiecyclus
De oppervlakte -impedantiemeter van ACL -380 moet om de twaalf maanden worden gekalibreerd.
Gebruik een decenniumweerstandsbox en verbind de standaard meetweerstand over de twee parallelle elektroden van de ACL -380 meter om te controleren of de weergegeven impedantiewaarde correct is.
De elektrostatische weerstandstester ACL380 meter gebruikt 1% ultradunne filmweerstanden en high-speed versterkerscircuits, en de kalibratiestappen zijn gebaseerd op de lineaire circuittechnologie van het product.
Het conversiepunt van de impedantiewaarde is 1/2 niveau logaritme, dat wil zeggen 3,16 × 10n, en de lineaire waarde van het conversiepunt is ± 10% van de gemiddelde waarde per eenheid van elk meetbereik.
Instrumenten meten: Decade Resistance Box, Test Elektroden
De weerstand van de weerstandsdoos moet 1 × 103 ohm zijn tot 999 × 106 megohms of 109. CAD -technologie (CAD gegenereerde technieken) wordt gebruikt bij het meten van weerstandswaarden groter dan 109, omdat het moeilijk is om weerstandswaarden te verifiëren groter dan 999 × 106 met behulp van een 9 volt -spanningsaandrijving.
Sluit de twee elektroden van de weerstandsdoos aan op de twee parallelle elektroden van ACL -380, pas de weerstand aan op 1K, de 103 LED van de meter moet oplichten en de kalibratie van andere versnellingen is vergelijkbaar. Bij het meten van het impedantie -conversiepunt, drukt u op de schakelaar terwijl u continu de impedantiewaarde van de impedantiebrug aanpast en de impedantiewaarde waarneemt wanneer het volgende versnellingslicht altijd aan is (de waarde is op dit moment de conversie -impedantiewaarde)
Bedieningsstappen en bijbehorende instructies van elektrostatische weerstandstester ACL380:
Om de oppervlakte -impedantie te meten, plaats de meter op het te gemeten oppervlak, houd de rode meetknop (TEST) op en houd de continu verlichte LED de gemeten oppervlakte -impedantiegrootte aan.
