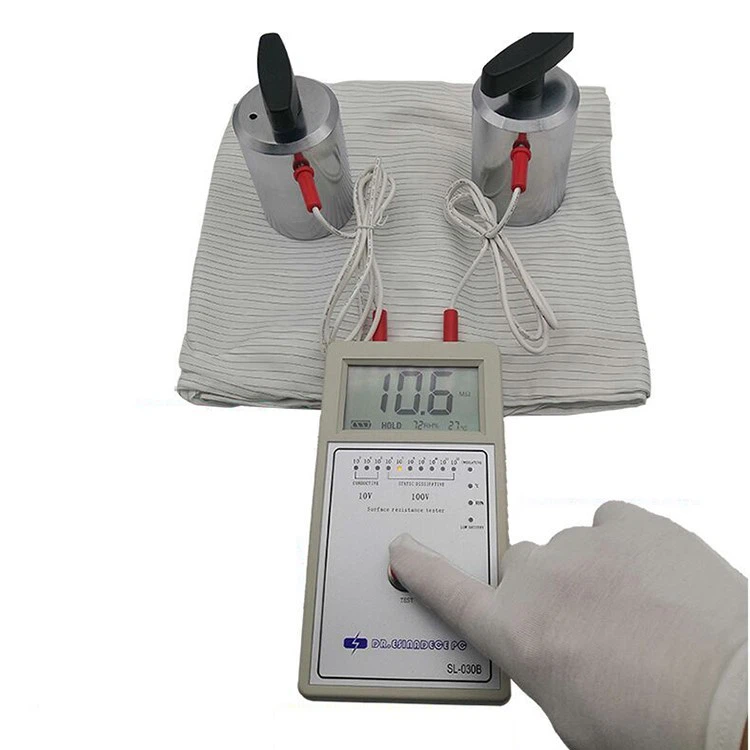

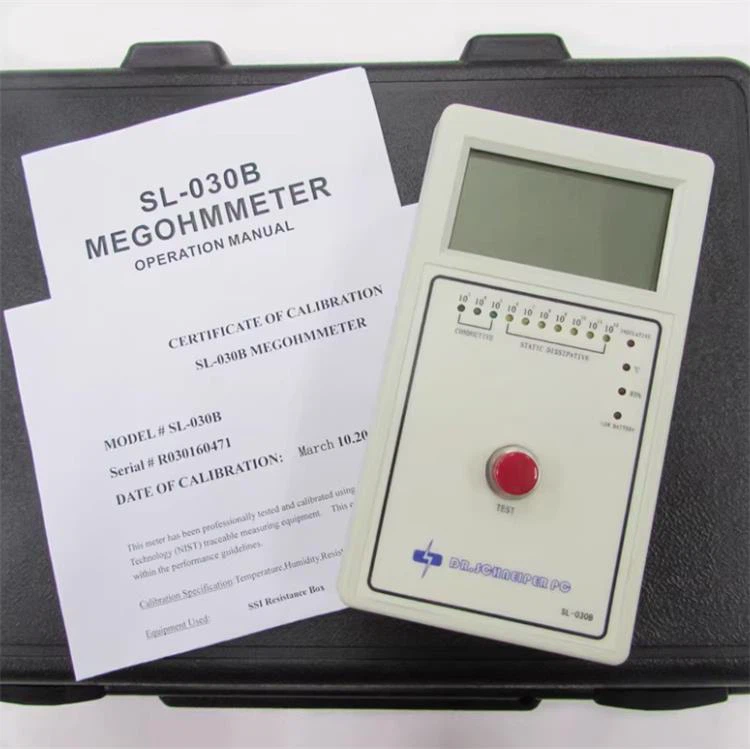

SL-030B Digitale oppervlakte-weerstandstester
I.productbeschrijving
Dit instrument is een draagbare oppervlakte -weerstandstester (hoog - weerstandsmeter) met een 3.1/2 - cijfer LCD (LED) -scherm, met behulp van een sterk geïntegreerde microprocessor. Het meetbereik is van 10e3Ω tot 10e12Ω en heeft een hoge - precisie digitale temperatuur en vochtigheidssensor. De interne testspanning schakelt automatisch tussen DC 10V en 100V. Het toont de weerstandswaarde rechtstreeks in digitaal formaat en biedt een hoge nauwkeurigheid, snelle reactie, goede stabiliteit en gemakkelijke leesbaarheid. Dit instrument is geschikt voor het testen van elektrostatische dissipatieve producten zoals anti - statische schoenen, anti - statische plastic en rubberproducten, en anti - statische verhoogde vloeren voor computerkamers, evenals voor het meten van de insulatieweerstand van elektronische en elektrische producten. De SL-030B digitale isolatieweerstandstester (meter met hoge weerstand) is geschikt voor het meten van de isolatieweerstand van isolatiematerialen, elektrische producten en verschillende componenten. Het kan ook de isolatieweerstand van plastic draden en kabels (zonder afscherming) bij verschillende temperaturen meten.
II. Technische parameters
1. Weerstandsmetingbereik: 10 × 103Ω tot 10 × 1012Ω
2. Temperatuurmeetbereik: -0 tot 50 graden
3. Bereik van de vochtigheidsmeting: 0 tot 100%RH
4. Display: 3.1/2-cijfer LCD (LED)
5. Resolutie: 1/2000
6. Nauwkeurigheid: 0,5%~ 5%
7. Interne testspanning: 10V, 100V (automatisch schakelen)
8. Voeding: 9V -batterij
9. Instrumentafmetingen: 175 mm × 98 mm × 50 mm
10. Testergewicht: ongeveer . 300 g
11. Zware bobgewicht: 2,5 kg × 2 pc's
Iii. Instrumentstructuur en werkingsprincipe
1. Structuur
Het bestaat uit een DC High - spanningstestvoeding, een hoge - impedantie DC -versterker, gewichten en een display.
2. Operationeel principe
Volgens de wet van Ohm is de weerstand RX die wordt gemeten gelijk aan de toegepaste spanning v gedeeld door de stroom die er doorheen stroomt, dwz r=v/i. Het werkingsprincipe van een typische hoge - weerstandsmeter (voornamelijk analoog en enkele gemeenschappelijke digitale high {- weerstandsmeters) is het handhaven van een vaste spanning V en het meten van de huidige i die door de monsterweerstand stroomt om de weerstandswaarde te verkrijgen. Zoals getoond in de vergelijking, aangezien de stroom I omgekeerd evenredig is met de weerstand, niet direct evenredig, is de weergegeven weerstandswaarde niet - lineair. Wanneer de weerstand oneindig is, is de stroom nul en is het nulpunt op de schaal ∞, met zeer dichte markeringen en lage resolutie. De hele schaal is niet - lineair. Aangezien de spanning V ook enigszins varieert bij het meten van verschillende weerstanden, is de nauwkeurigheid van gewone hoge - weerstandsmeters moeilijk te verbeteren. De SL - 030B Digitale isolatieoppervlakweerstand Tester meet zowel de spanning V over de weerstand als de stroom die er tegelijkertijd doorheen stroomt. Na A/D -conversie berekent de microprocessor R (weerstand) door V door I te delen en geeft het resultaat digitaal weer. Zelfs als zowel V als ik gelijktijdig veranderen, fluctueert de weergegeven weerstandswaarde niet zoals in gewone hoge - weerstandsmeters vanwege veranderingen in V of I, wat resulteert in een zeer hoge nauwkeurigheid. Theoretisch kan de fout nul zijn. In de praktijk kan de fout een paar duizendste of tienduizendste zijn. De temperatuur en vochtigheid worden gemeten met behulp van geïmporteerde digitale sensoren, direct weergegeven door de microprocessor, met hoge nauwkeurigheid, breed meetbereik en duidelijke metingen. De testspanning vereist geen handmatig schakelen; De microprocessor selecteert automatisch het bereik en de testspanning op basis van de gemeten weerstand.
Het instrument is veilig en betrouwbaar; Het zal niet worden beschadigd, zelfs niet als de testterminals kort zijn - circuit naar 100V.
3. Lay -out voor instrumentfunctie Key
Testspanning 10V-100V testterminals
IV. Veiligheidsmaatregelen
1. Lees deze gebruikershandleiding aandachtig voor gebruik en volg de instructies stap voor stap.
2. Gebruik geen accessoires die niet door de fabrikant zijn verstrekt om potentiële gevaren te voorkomen . 3. Dit instrument kan de isolatieweerstand van een geaard object meten. Tijdens het testen moet het te testen object op een put - geïsoleerd kussen worden geplaatst om te voorkomen dat de lekstroom de testresultaten beïnvloedt.
4. Bij het testen van elektrische producten moet het grotere of blootgestelde elektrodegebied worden aangesloten op de spanningsuitgangsaansluiting van het hoge - van het instrument om externe interferentie te minimaliseren.
5. Voor kabelproducten met een metalen schede kan deze omhulsel worden gebruikt als één elektrode, verbonden met de hoge - spanningsuitgangsaansluiting, terwijl de kerndraad is verbonden met de ingangsterminal. Voor kabels zonder beschermende omhulsel is elke verbinding acceptabel, maar het te testen object moet in een metalen schild worden geplaatst, met het schild geaard.
6. Wanneer de gemeten isolatieweerstand hoger is dan 10 x 10¹⁰Ω, moet het te testen object in een afgeschermde doos worden geplaatst, waarbij de doos is geaard, om interferentie te voorkomen.
7. Meet bij het meten van volumeweerstand en oppervlakteweerstand de volumeweerstand eerst en vervolgens de oppervlakteweerstand. Anders heeft de materiaalpolarisatie invloed op de volumebestendigheidsmeting. Als het materiaal herhaaldelijk wordt gemeten, kan polarisatie optreden, waardoor verdere metingen onmogelijk zijn. Stop in dit geval met testen, laat het materiaal 8-10 uur rusten of reinigen het met watervrij alcohol, drogen het en meet vervolgens opnieuw na het afkoelen.
8. Raak tijdens het testen de hoge - spanningsuitgangsaansluiting of zijn verbindingen niet aan om elektrische schok te voorkomen.
9. Vermijd het gebruik van het instrument in de volgende omgevingen:
A. Vermijd directe zonlicht-, regen- of vochtige omstandigheden.
B. Blijf weg van vuur en hoge temperaturen om oververhitting te voorkomen.
C. Schakel bij het verplaatsen of repareren de stroom uit en verbindt de testkabel.
V. Gebruik en werking

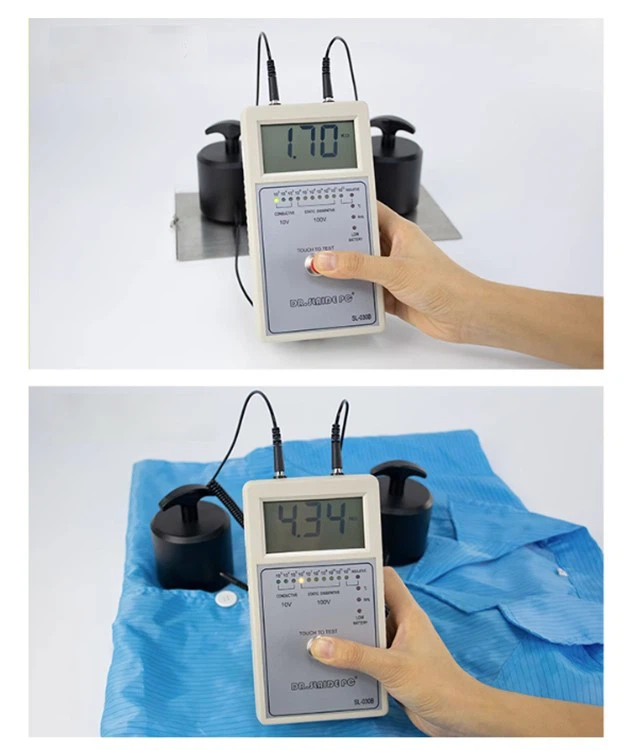

De SL-030B heeft een lage batterijspanningindicator. Het indicatielampje "lage batterij" zal verlichten wanneer de batterijspanning onder 6 volt daalt. Het is een multifunctionele tester met een digitaal display, het meten van omgevingstemperatuur, vochtigheid en oppervlakteweerstand. Het meten van de omgevingstemperatuur en vochtigheid: houd de testknop ingedrukt en houd de testknop ingedrukt; De rode led naast "graad" zal flitsen. Het display toont de huidige temperatuur. Blijf de testknop ingedrukt houden. Na een paar seconden schakelt het instrument automatisch over naar de vochtmeting en wordt de rode LED naast "graad" uitgeschakeld, terwijl de rode leidde naast "RH%" zal flitsen. Het display toont dan de huidige omgevingsvochtigheid. Na ongeveer 15 seconden wordt de gemeten oppervlakweerstandswaarde weergegeven op het LCD -scherm en de LED zal ook de gemeten impedantie aangeven.
Onze SL-030B digitale oppervlakte-weerstandstester is perfect om de ESD-stof en andere ESD-materialen te testen.
